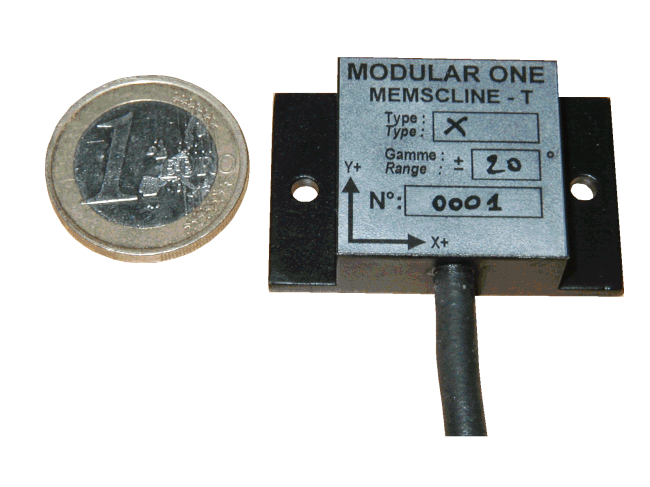

Le clinomètre MEMSCLINE ® modèle T est un capteur faible coût à sortie analogique destiné à la mesure  d'angles pour les applications nécessitant un très faible encombrement. Il est basé sur une cellule de mesure MEMS associées à une électronique de qualité qui lui procurent de bonnes performances de mesure et une grande stabilité.

Le clinomètre MEMSCLINE ® modèle T est disponible en version monoaxial  ou biaxial avec un signal de sortie en tension et dans trois gammes de mesures (± 10°, ± 20 °, ±30°), ce qui lui permet de répondre à la majorité des problèmes.

Les bonnes performances du clinomètre MEMSCLINE ® modèle T alliées à ses petites dimensions en font un capteur générique précis, fiable et facile d'utilisation. Son très faible encombrement permet une installation aisée dans toutes les situations.

Téléchager la fiche technique

Caractéristiques techniques

 MEMSCLINE ®  modèle T10M / T10B

 MEMSCLINE ®  modèle T20M / T20B

MEMSCLINE ®  modèle T30M / T30B

Gamme de mesure

 ± 10 °

 ± 20 °

 ± 30 °

Facteur d'échelle

5 ° / volt

 10 ° / volt

 15 ° / volt

Résolution

 0.01 °

 0.02 °

 0.03°

Répétabilité & hystérésis

0.03 °

 0.06 °

 0.1 °

Linéarité

0.5 % pleine échelle

 1.0 % pleine échelle

2.0 % pleine échelle

Signal de sortie

  Tension unipolaire 0.5 V - 4.5 V ~ Impédance de sortie 100 ohm
Sortie tension bipolaire ± 2.5 V en option

Alimentation

  6 à 15 V continu @ 3 mA monoaxial / 5 mA biaxial
protégée contre les inversions de polarité

Dimensions

  L x l x p : 40 x 25 x 12 mm

Masse

 25 g

Boîtier

 Aluminium anodisé

Environnement

 Étanchéité IP65
Température d'utilisation -10 à + 50 °C, Température de stockage -20 à +60 °C

Montage

 2 trous Ø 3.2 mm, entraxe 33 mm

Câble

 4 conducteurs blindés section 0.22 mm² ~ Ø extérieur 4.2 mm
