Ces sondes de température utilisent la variation de résistance du platine en fonction de la température. Les sondes platines présentent une bonne linéarité et une bonne précision sur une gamme étendue de température (-100 °C à +200°C). Utilisée principalement avec une valeur de résistance à 0°C de 100 ohm (PT100), elles existent également en version 1000 ohm à 0°C (PT1000) pour les applications nécessitant une meilleure résolution.

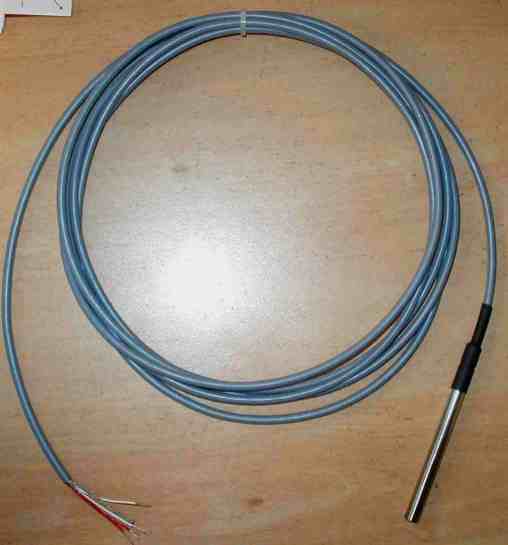

Afin d'obtenir une mesure fiable, les sondes sont fournies avec un câble de sortie à quatre conducteurs permettant une compensation de la résistance du cable. Les sondes sont coulées dans  un tube en inox qui offre une excellente protection contre les agressions extérieures.

Ces  sondes permettent une mesure fiable et précise de la température dans  la plupart des applications courantes.

Téléchager la fiche technique

Caractéristiques techniques (IEC751 Classe B)

Sonde Platine PT100

Sonde Platine PT1000

Résistance à 0 °C

100 ± 0.12 ohm

1000 ± 1.2  ohm

Sensibilité

0.385 ohm / °C

3.85 ohm / °C

Gamme de mesure

 - 40 °C à +85 °C

Résolution

Dépend du système de mesure. Meilleure que  0.1 °C en général.

Linéarité

< 0.5 % de la pleine échelle

Dimensions

Ø x  L : 8 x 100 mm

Masse

Environ 25 g

Boîtier

 Acier inox

Environnement

 Étanchéité IP68

Montage

Montage noyé ou fixation par collier

Câble

 4 conducteurs blindés section 0.22 mm² ~ Ø extérieur 6.0 mm
